Наклонная камера Дон-1500Б — запчасти и цепь

Наклонная камера Дон-1500Б: транспортёр и валы

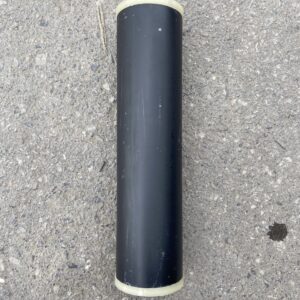

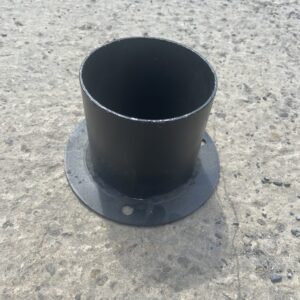

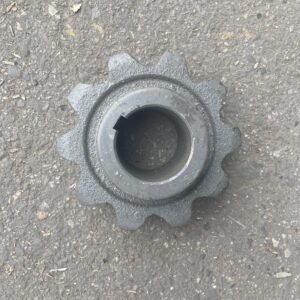

Запчасти наклонной камеры Дон-1500Б — 22 позиции. Цепи и планки транспортёра, верхний и нижний валы, звёздочки, натяжные механизмы, фартук и уплотнения, кожухи и щитки, гидроцилиндры подъёма жатки.

Как работает и как изнашивается

Наклонная камера поднимает весь срезанный ворох от жатки к молотилке. Транспортёр — замкнутый контур из двух цепей с планками между ними. Цепи вытягиваются, планки истираются по кромке и гнутся, звёздочки валов срабатываются до крючка. Каждый из трёх износов ускоряет два остальных: вытянутая цепь добивает звёздочку, сточенная звёздочка добивает цепь.

Симптомы

• полотно провисает и бьёт по днищу;
• цепь перескакивает по звёздочке под нагрузкой;
• подача в молотилку идёт рывками;
• масса набивается между полотном и днищем;
• стук в камере на переменных оборотах.

Как менять правильно

Планки поштучно менять смысла мало — соседние изношены так же, и разновысокое полотно перекашивает поток. Оправдана замена комплектом с одновременной перетяжкой цепей и проверкой звёздочек обоих валов. Крепёж планок ставят новый: старые болты в разбитых отверстиях не держат момент.

Номера идут в формате 3518060-хххх для узлов наклонной камеры и на 10Б для части деталей привода. Оба формата принимает поиск по сайту.

Цепи и планки — ходовая позиция, лежит на складе в Ростове-на-Дону. Валы и звёздочки уточняйте у менеджера, по ним склад мельче.

Критерий для замены

Простой: если цепь при правильном натяжении хотя бы иногда перескакивает по звёздочке, узел уже за пределом ресурса. Дальше решается только когда — в межсезонье или посреди уборки с потерей дня.

Заказывая комплект, берите сразу крепёж планок: старые болты в разбитых отверстиях не держат момент затяжки, и полотно начнёт разбирать себя заново. Номера идут в формате 3518060-хххх и на 10Б, оба принимает поиск по сайту.
