Наклонная камера Акрос — запчасти и транспортёр

Наклонная камера Акрос: цепи, планки, звёздочки

Запчасти наклонной камеры Акрос — 63 позиции. Через наклонную камеру проходит весь ворох от жатки к молотилке, и работает она под непрерывной нагрузкой всю уборку. Это второй по объёму запросов узел после приводов.

Что изнашивается

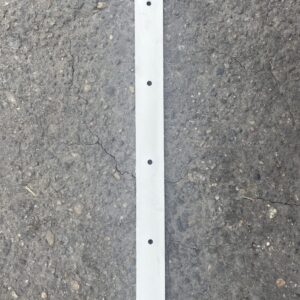

Транспортёр наклонной камеры — замкнутый контур из двух цепей и планок между ними. Цепи вытягиваются, планки истираются и гнутся, звёздочки верхнего и нижнего валов срабатываются до крючка. Дальше всё ускоряется: вытянутая цепь разбивает звёздочку, сточенная звёздочка добивает цепь. Признаки — провисание полотна, перескок цепи по звёздочке и рваная подача в молотилку.

Состав раздела

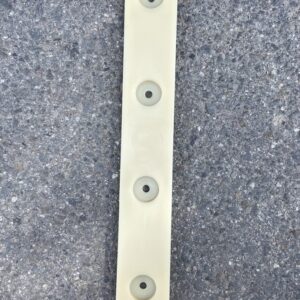

• цепи транспортёра и планки полотна;

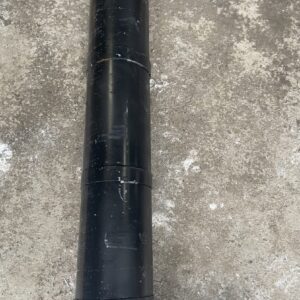

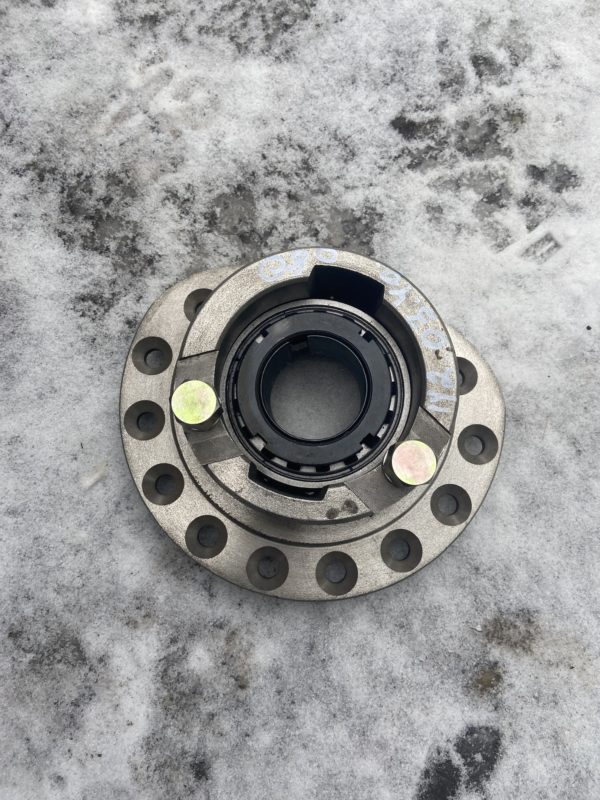

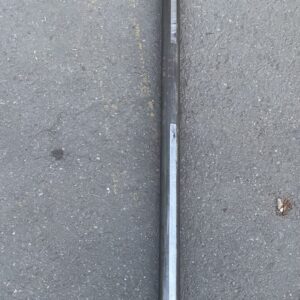

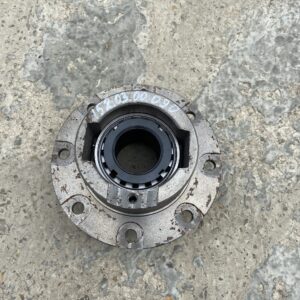

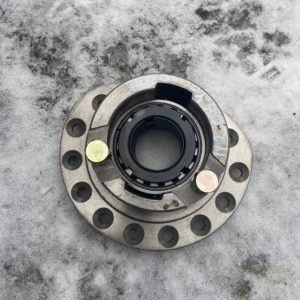

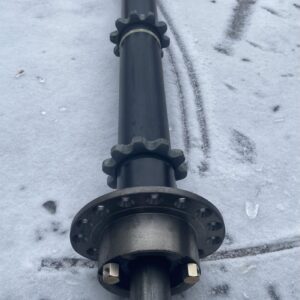

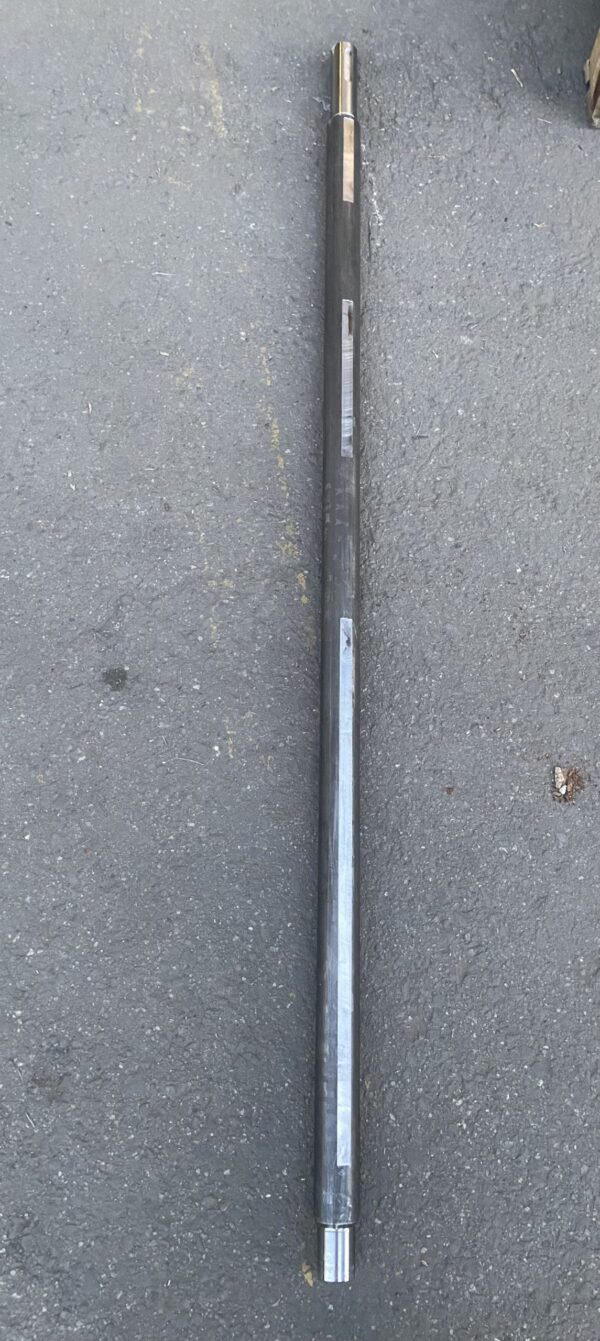

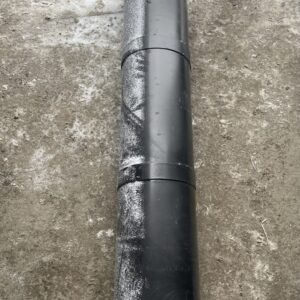

• верхний и нижний валы, их опоры и подшипники;
• звёздочки транспортёра и натяжные механизмы;
• фартук и уплотнения камеры;

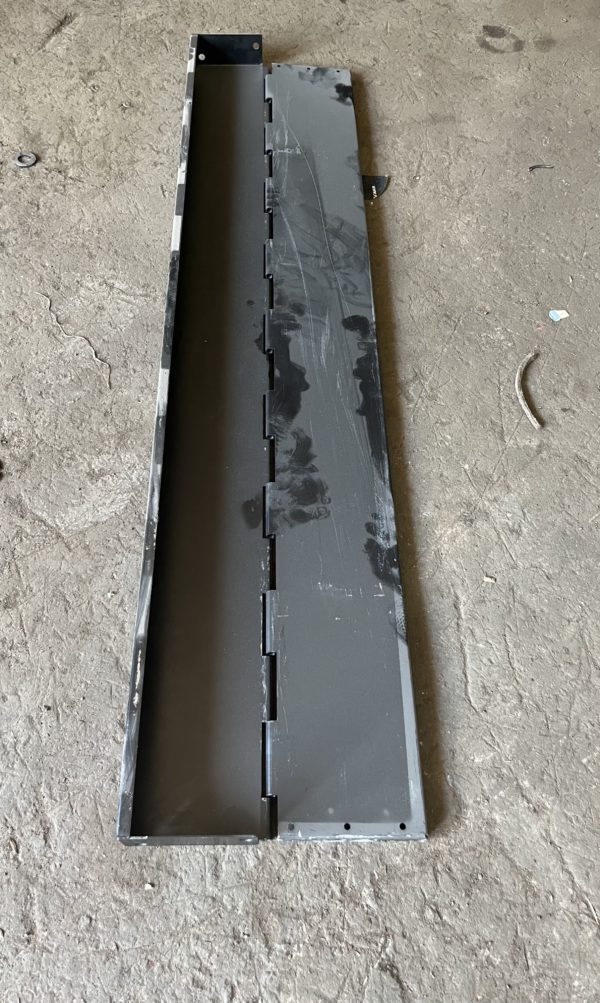

• кожухи, щитки и крышки;
• гидроцилиндры подъёма жатки и их детали.

Как менять

Планки поштучно менять смысла мало: соседние к этому моменту изношены так же, и разновысокое полотно перекашивает поток. Экономически оправдана замена комплектом с одновременной перетяжкой цепей и проверкой звёздочек. Крепёж планок ставят новый — старые болты в разбитых отверстиях не держат момент затяжки.

Серии на Акросе не взаимозаменяемы: 142 для 530, 540 и 560, 145 для 550, 152 для 580, 585 и 595. Узел устроен одинаково, а длины валов и шаг цепи отличаются — сверяйтесь по номеру.

Когда пора разбирать

Есть простой критерий: если цепь при штатном натяжении перескакивает по звёздочке хотя бы иногда, узел уже за пределом. Дальше вопрос не «менять или нет», а «сейчас в межсезонье или в августе с потерей дня уборки».

При заказе назовите серию машины — 142, 145 или 152. Узел у всех трёх устроен одинаково, а длины валов и шаг цепи отличаются, и это одна из самых частых причин пересорта по наклонной камере.
