Элеваторы и транспортёры Вектор 410 — запчасти

Элеваторы Вектор 410: скребки, цепи, корпуса

Запчасти элеваторов и транспортёров комбайна Вектор 410 — 9 позиций. На машине два элеватора: зерновой поднимает очищенное зерно в бункер, колосовой возвращает недомолот с удлинителя решёт на повторный обмолот. Устроены они одинаково — цепь со скребками в закрытом корпусе.

Почему колосовой изнашивается быстрее

Через зерновой элеватор идёт уже очищенное зерно, через колосовой — влажный недомолоченный ворох с половой и остями. Масса абразивнее, нагрузка неравномерная, и скребки колосового выхаживают заметно меньше. Если разбираете зерновой, осмотрите заодно колосовой: к этому моменту он почти всегда в худшем состоянии, а разбирать обе шахты за один заход дешевле, чем возвращаться через месяц.

Диагностика на слух и на глаз

• изменился звук работы, появился стук цепи о корпус — провисание выросло;
• зерно просыпается в районе нижней головки — протёрлось днище;
• цепь перескакивает по звёздочке — ресурс выбран, до обрыва недолго;
• элеватор «мылит»: крутится, а подача упала — сточились скребки;
• греется опора головки — уходит подшипник.

Состав раздела

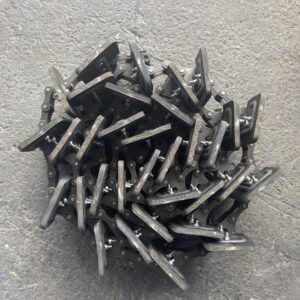

Цепи зернового и колосового элеваторов, скребки и крепёж скребков, звёздочки верхней и нижней головок, валы головок с опорами и подшипниками, корпуса, днища и смотровые лючки, шнеки зерновой и колосовой.

Как менять

Скребки берут комплектом на секцию. Менять их поштучно — значит разбирать элеватор ещё раз через месяц: соседние изношены ровно так же. Цепь и звёздочки меняют парой, новая цепь на сточенных зубьях вытягивается за несколько смен. Крепёж скребков повторно не используют, он работает на срез.

Артикулы серии 101

Детали Вектора идут под номерами на 101. Скребки внешне похожи на акросовские, но шаг цепи и длина контура у машин разные — подбирать по фотографии бессмысленно, нужен номер. Если номер не читается, назовите менеджеру год выпуска и пришлите фото узла: сверимся с каталогом завода и подтвердим позицию до отгрузки.

Элеваторы рвутся, как правило, в разгар уборки — узел терпит до последнего, а потом встаёт разом. Если по итогам сезона был стук или провисание, ставьте ревизию в зимний план: зимой позиция есть, летом её ищут все одновременно.
